超清數字矩陣 - 6100系列(h.265編解碼）超清4K輸出數字矩陣(4-128路輸出2-64路輸入）
產品名稱：超清數字矩陣 - 6100系列(h.265編解碼）超清4K輸出數字矩陣(4-128路輸出2-64路輸入）
產品型號：
產品詳情
一、設備簡介：
MV6100數字矩陣采用新的安防專用編解碼芯片，專為H.265標準及4K超高清編解碼而設計，產品采用嵌入式LINUX架構，保障系統的穩定運行，采用模塊化設計，可以在大型、超大型數字安防監控系統中實現解碼、編碼、拼接、分割、畫中畫、漫游等功能，為工程項目程序解決大數據數字化監控系統提供解碼上墻及多信號輸入編碼等提供一站式解決方案。
二、設備結構：
（1）采用全鋁標準機箱，結構上大氣美觀可靠，散熱性結構化好。
（2）采取模塊化結構設計，一臺設備可根據客戶需求由多模塊裝配而成。
（3）每個單模塊，具備2路HDMI2.0輸出、1路HDMI輸入、1路音頻輸入、1路音頻輸出。
（4）標準工業式機箱，1U機箱可裝配2個模塊，2U機箱6個模塊，4U機箱12個模塊，8U可實現24模塊，根據客戶的需求，可定制12U、16U等更大機型插入更多模塊，且多機可級聯。
（5）每臺機箱配備有USB、RS485等標準接口。
三、單模塊功能：
（1）解碼：
◆支持H.265 Main Profile Level5.1、H.264 Baseline/Main/High Profile Level5.0、MPEG4 SP L0~L3/ASPL0-L5、MJPEG、JPEG Baseline解碼。
◆支持4路4K；16路1080P；32路720P；64路D1視頻解碼。
◆支持4K、500W、300W、200W、130W等標準視頻解碼。
◆支持PAL/NTSL等標準格式。
◆支持標準ONVIF接入。
◆支持RTSP直接視頻取流。
◆支持視頻文件播放。
（2）編碼：
◆支持HDMI信號接入。
◆支持輸入信號H.264 Baseline、Main、High Profile Level5.1標準編碼。
◆支持MJPEG、JPEG Baseline編碼。
◆支持編碼1080P、720P等分辯率。
◆支持編碼時分辨率可調、幀率可調。
◆支持編碼后視頻流加密。
（3）輸出：
◆支持2個HDMI2.0接口輸出；向下兼容HDMI1.3等版本。
◆支持1個HDMI2.0輸出3840×2160@60fps，1個HDMI2.0輸出1080P@60fps。
◆單屏支持64屏分割。
（4）音頻：
◆帶1路音頻輸入及1路音頻輸出。
◆支持16bit語音輸入輸出。
（5）網絡：
◆帶2個10/100/1000Mbps自適應網口，其中一個網口連接網絡實現信號輸入，一個網口實現模塊間數據通訊。
四、設備功能：
設備在裝配多模塊后，具備多個模塊的全部功能迭加后，另外還增加以下幾個功能：
1、輸出：
◆拼接：實現多模塊輸出口的拼接，1U機型4屏拼接，2U機型12屏拼接，4U機型24屏拼接，8U機箱48屏拼接、12U82屏拼接、16U機箱110屏拼接?？啥鄼C(jī)級聯，由多臺機實現更多大型、超大型拼接；可實現屏形非標準長寬比隨意拼接，操作界面虛擬現場擺放。
◆分割：?jiǎn)纹量蓪?shí)現64屏分割，可自定義非標準長寬比異形分割。
◆畫中畫漫游：可實現單機多口、多機多口間隨意開窗實現畫中畫、漫游功能，開窗口尺寸隨意設置。
2、操作控制：
◆系統自帶UI，實現鼠標接入后HDMI1口直接在視頻上疊加操作界面，直觀簡便操作設備。
◆支持網絡鍵盤直接操作控制全部功能。
◆支持模擬鍵盤切換控制。
◆支持跨平臺圖形化界面瀏覽器（支持IE/CHROM/360瀏覽器/QQ瀏覽器/Firefox等瀏覽器） 控制。
◆支持客戶端控制、支持我公司平臺軟件控制。
◆提供SDK，支持第三方軟件接入控制。
3、接口：
◆ 除模塊所帶接口外，設備另帶以下接口：
◆2個USB2.0接口。
◆1個RS485接口。
4、報警：
◆支持RS485擴展接入報警設備，支持單機8092路報警輸入輸出管理。
◆支持報警聯動。
◆支持平臺聯動。
5、流媒體轉發
◆支持將本地網絡（IP）視音頻轉發給本地局域網/專網及轉發給互聯網（遠程設備）；
◆支持將本地HDMI等視音頻編號經編碼后轉發給本地局域網/專網及轉發給互聯網（遠程設備）；
◆支持加密后轉發、支持轉碼后轉發，支持多視音頻流/文件轉發；
6、視頻匯聚
◆支持將遠程視音頻接入后解碼上墻；
◆支持將遠程視音頻接入后本地存儲；
7、視音頻對講、廣播、會議
◆實現局域網（專網）內視音頻對講、廣播、會議等功能
◆支持互聯網內數字矩陣對手機、電腦、遠程數字矩陣、網關、執法記錄儀（部分需要二次對接）、數字對講機（支持部分可對接機型）等實現視音頻對講、廣播、會議等功能；
8、特色功能：
◆支持模式設置、模式自動或手動切換調用。
◆支持視頻源按時間段、時間間隔的方式在單個或多個窗口上輪巡。
9、運維：
◆支持遠程/本地配置文件導入導出。
◆支持遠程/本地升級。
◆支持遠程控制。
五、設備參數
產品型號：
產品詳情
一、設備簡介：
MV6100數字矩陣采用新的安防專用編解碼芯片，專為H.265標準及4K超高清編解碼而設計，產品采用嵌入式LINUX架構，保障系統的穩定運行，采用模塊化設計，可以在大型、超大型數字安防監控系統中實現解碼、編碼、拼接、分割、畫中畫、漫游等功能，為工程項目程序解決大數據數字化監控系統提供解碼上墻及多信號輸入編碼等提供一站式解決方案。
二、設備結構：
（1）采用全鋁標準機箱，結構上大氣美觀可靠，散熱性結構化好。
（2）采取模塊化結構設計，一臺設備可根據客戶需求由多模塊裝配而成。
（3）每個單模塊，具備2路HDMI2.0輸出、1路HDMI輸入、1路音頻輸入、1路音頻輸出。
（4）標準工業式機箱，1U機箱可裝配2個模塊，2U機箱6個模塊，4U機箱12個模塊，8U可實現24模塊，根據客戶的需求，可定制12U、16U等更大機型插入更多模塊，且多機可級聯。
（5）每臺機箱配備有USB、RS485等標準接口。
三、單模塊功能：
（1）解碼：
◆支持H.265 Main Profile Level5.1、H.264 Baseline/Main/High Profile Level5.0、MPEG4 SP L0~L3/ASPL0-L5、MJPEG、JPEG Baseline解碼。
◆支持4路4K；16路1080P；32路720P；64路D1視頻解碼。
◆支持4K、500W、300W、200W、130W等標準視頻解碼。
◆支持PAL/NTSL等標準格式。
◆支持標準ONVIF接入。
◆支持RTSP直接視頻取流。
◆支持視頻文件播放。
（2）編碼：
◆支持HDMI信號接入。
◆支持輸入信號H.264 Baseline、Main、High Profile Level5.1標準編碼。
◆支持MJPEG、JPEG Baseline編碼。
◆支持編碼1080P、720P等分辯率。
◆支持編碼時分辨率可調、幀率可調。
◆支持編碼后視頻流加密。
（3）輸出：
◆支持2個HDMI2.0接口輸出；向下兼容HDMI1.3等版本。
◆支持1個HDMI2.0輸出3840×2160@60fps，1個HDMI2.0輸出1080P@60fps。
◆單屏支持64屏分割。
（4）音頻：
◆帶1路音頻輸入及1路音頻輸出。
◆支持16bit語音輸入輸出。
（5）網絡：
◆帶2個10/100/1000Mbps自適應網口，其中一個網口連接網絡實現信號輸入，一個網口實現模塊間數據通訊。
四、設備功能：
設備在裝配多模塊后，具備多個模塊的全部功能迭加后，另外還增加以下幾個功能：
1、輸出：
◆拼接：實現多模塊輸出口的拼接，1U機型4屏拼接，2U機型12屏拼接，4U機型24屏拼接，8U機箱48屏拼接、12U82屏拼接、16U機箱110屏拼接?？啥鄼C(jī)級聯，由多臺機實現更多大型、超大型拼接；可實現屏形非標準長寬比隨意拼接，操作界面虛擬現場擺放。
◆分割：?jiǎn)纹量蓪?shí)現64屏分割，可自定義非標準長寬比異形分割。
◆畫中畫漫游：可實現單機多口、多機多口間隨意開窗實現畫中畫、漫游功能，開窗口尺寸隨意設置。
2、操作控制：
◆系統自帶UI，實現鼠標接入后HDMI1口直接在視頻上疊加操作界面，直觀簡便操作設備。
◆支持網絡鍵盤直接操作控制全部功能。
◆支持模擬鍵盤切換控制。
◆支持跨平臺圖形化界面瀏覽器（支持IE/CHROM/360瀏覽器/QQ瀏覽器/Firefox等瀏覽器） 控制。
◆支持客戶端控制、支持我公司平臺軟件控制。
◆提供SDK，支持第三方軟件接入控制。
3、接口：
◆ 除模塊所帶接口外，設備另帶以下接口：
◆2個USB2.0接口。
◆1個RS485接口。
4、報警：
◆支持RS485擴展接入報警設備，支持單機8092路報警輸入輸出管理。
◆支持報警聯動。
◆支持平臺聯動。
5、流媒體轉發
◆支持將本地網絡（IP）視音頻轉發給本地局域網/專網及轉發給互聯網（遠程設備）；
◆支持將本地HDMI等視音頻編號經編碼后轉發給本地局域網/專網及轉發給互聯網（遠程設備）；
◆支持加密后轉發、支持轉碼后轉發，支持多視音頻流/文件轉發；
6、視頻匯聚
◆支持將遠程視音頻接入后解碼上墻；
◆支持將遠程視音頻接入后本地存儲；
7、視音頻對講、廣播、會議
◆實現局域網（專網）內視音頻對講、廣播、會議等功能
◆支持互聯網內數字矩陣對手機、電腦、遠程數字矩陣、網關、執法記錄儀（部分需要二次對接）、數字對講機（支持部分可對接機型）等實現視音頻對講、廣播、會議等功能；
8、特色功能：
◆支持模式設置、模式自動或手動切換調用。
◆支持視頻源按時間段、時間間隔的方式在單個或多個窗口上輪巡。
9、運維：
◆支持遠程/本地配置文件導入導出。
◆支持遠程/本地升級。
◆支持遠程控制。

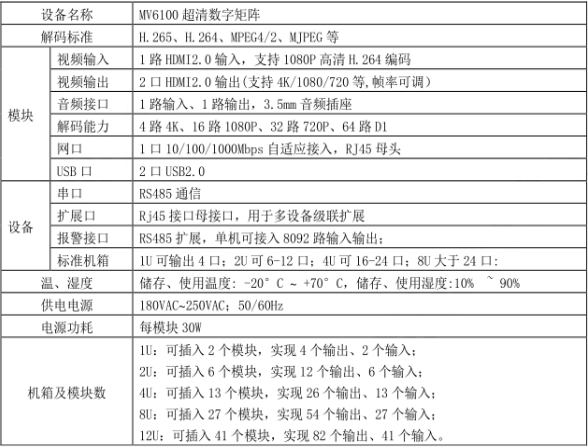

五、設備參數
六、型號及規格
產品型號 產品名稱 單機分割顯示數量 解碼資源 輸入輸出接口 單機支持顯示屏數量 機箱結構
MV6102 2屏H.265數字解碼拼接 矩陣 96路分割輸出 4路4K/16路1080P/32路720P/64路D1/128路CIF 2路HDMI輸出/1路HDMI或VGA輸入/1路音頻3.5mm輸入輸出 2 1U
MV6104 4屏H.265數字解碼拼接 矩陣 192路分割輸出 8路4K/32路1080P/64路720P/128路D1/256路CIF 4路HDMI輸出/2路HDMI或VGA輸入/2路音頻3.6mm輸入輸出 4 1U
MV6106 6屏H.265數字解碼拼接 矩陣 288路分割輸出 12路4K/48路1080P/96路720P/192路D1/388路CIF 6路HDMI輸出/3路HDMI或VGA輸入/3路音頻3.7mm輸入輸出 6 2U
MV6108 8屏H.265數字解碼拼接 矩陣 384路分割輸出 16路4K/64路1080P/128路720P/256路D1/512路CIF 8路HDMI輸出/4路HDMI或VGA輸入/4路音頻3.8mm輸入輸出 8 2U
MV6109 9屏H.265數字解碼拼接 矩陣 448路分割輸出 20路4K/80路1080P/160路720P/320路D1/640路CIF 9路HDMI輸出/5路HDMI或VGA輸入/5路音頻3.9mm輸入輸出 9 2U
MV6110 10屏H.265數字解碼拼接 矩陣 480路分割輸出 20路4K/80路1080P/160路720P/320路D1/640路CIF 10路HDMI輸出/5路HDMI或VGA輸入/5路音頻3.9mm輸入輸出 10 2U
MV6112 12屏H.265數字解碼拼接 矩陣 576路分割輸出 24路4K/96路1080P/192路720P/384路D1/768路CIF 12路HDMI輸出/6路HDMI或VGA輸入/6路音頻3.9mm輸入輸出 12 2U
MV6114 14屏H.265數字解碼拼接 矩陣 672路分割輸出 28路4K/112路1080P/224路720P/448路D1/896路CIF 14路HDMI輸出/7路HDMI或VGA輸入/7路音頻3.9mm輸入輸出 14 4U
MV6116 16屏H.265數字解碼拼接 矩陣 768路分割輸出 32路4K/128路1080P/256路720P/512路D1/1024路CIF 16路HDMI輸出/8路HDMI或VGA輸入/8路音頻3.9mm輸入輸出 16 4U
MV6118 18屏H.265數字解碼拼接 矩陣 864路分割輸出 36路4K/144路1080P/288路720P/576路D1/1152路CIF 18路HDMI輸出/9路HDMI或VGA輸入/9路音頻3.9mm輸入輸出 18 4U
MV6120 20屏H.265數字解碼拼接 矩陣 960路分割輸出 40路4K/160路1080P/320路720P/640路D1/1280路CIF 20路HDMI輸出/10路HDMI或VGA輸入/10路音頻3.9mm輸入輸出 20 4U
MV6124 24屏H.265數字解碼拼接 矩陣 1152路分割輸出 48路4K/192路1080P/384路720P/768路D1/1536路CIF 24路HDMI輸出/12路HDMI或VGA輸入/12路音頻3.9mm輸入輸出 24 4U
MV6128 28屏H.265數字解碼拼接 矩陣 1344路分割輸出 56路4K/224路1080P/448路720P/896路D1/1792路CIF 28路HDMI輸出/14路HDMI或VGA輸入/14路音頻3.9mm輸入輸出 28 8U
MV6132 32屏H.265數字解碼拼接 矩陣 1536路分割輸出 64路4K/256路1080P/512路720P/1024路D1/2048路CIF 32路HDMI輸出/16路HDMI或VGA輸入/16路音頻3.9mm輸入輸出 32 8U
MV6136 36屏H.265數字解碼拼接 矩陣 1728路分割輸出 72路4K/288路1080P/576路720P/1152路D1/2304路CIF 36路HDMI輸出/18路HDMI或VGA輸入/18路音頻3.9mm輸入輸出 36 8U
MV6148 48屏H.265數字解碼拼接 矩陣 2304路分割輸出 96路4K/384路1080P/768路720P/1536路D1/3072路CIF 48路HDMI輸出/24路HDMI或VGA輸入/24路音頻3.9mm輸入輸出 48 8U
MV6164 64屏H.265數字解碼拼接 矩陣 3072路分割輸出 128路4K/512路1080P/1024路720P/2048路D1 F 64路HDMI輸出/32路HDMI或VGA輸入/32路音頻3.9mm輸入輸出 64 16U
MV6196 96屏H.265數字解碼拼接 矩陣 4608路分割輸出 192路4K/768路1080P/1536路720P/3072路D1 96路HDMI輸出/48路HDMI或VGA輸入/48路音頻3.9mm輸入輸出 96 16U
